A base de qualquer operação de segurança patrimonial bem-sucedida não reside apenas na qualidade das lentes espalhadas pelos muros. Embora os olhos eletrônicos sejam a parte mais visível do projeto, eles são apenas a ponta do iceberg. Um circuito de vigilância que capta imagens em altíssima definição, mas falha em arquivá-las de forma segura ou processá-las com inteligência, é um sistema fundamentalmente quebrado. É neste cenário crítico que as atenções da engenharia de segurança se voltam para o cérebro absoluto e inquestionável do CFTV: o gravador.

Muitos consumidores, ao planejarem a defesa de suas residências ou empresas, esgotam o orçamento na compra de dispositivos de captação caríssimos e, por desconhecimento, tentam economizar na central de monitoramento. O resultado dessa assimetria tecnológica é catastrófico: as imagens travam, o acesso remoto pelo celular cai constantemente e, no fatídico dia em que um sinistro ocorre, o proprietário descobre que as evidências foram corrompidas ou apagadas. A unidade de armazenamento e processamento de vídeo é o cofre da sua paz de espírito. Sem um equipamento robusto para codificar e salvar os dados, o seu investimento em proteção é nulo.

Neste guia definitivo, monumental e exaustivo do Mestre das Câmeras, vamos dissecar completamente a engenharia por trás das centrais de videomonitoramento. Você aprenderá como decifrar as complexas fichas técnicas (datasheets) desses aparelhos, entenderá a guerra tecnológica entre as redes analógicas e IP, descobrirá por que a compressão H.265+ salvou a indústria do colapso de dados e dominará as estratégias para proteger o seu gravador contra ataques de hackers e falhas de energia. Prepare-se para elevar o nível da sua infraestrutura e estruturar um verdadeiro escudo cibernético para a sua propriedade.

O que é um gravador no sistema de CFTV?

Para arquitetar um circuito fechado de excelência, é vital abandonar a visão leiga de que a central de videomonitoramento é apenas uma “caixa preta” ou um videocassete moderno. O servidor de segurança é um computador de processamento contínuo e dedicado, projetado sob os mais severos padrões industriais para nunca desligar, nunca travar e nunca perder um único quadro (frame) de imagem.

O maestro do circuito fechado de televisão

No ecossistema do CFTV, as lentes instaladas na rua ou nos corredores são equipamentos de coleta de luz. Elas convertem os fótons em sinais elétricos ou pacotes de dados. No entanto, esses dados, de forma isolada, não servem para nada.

Eles precisam viajar pelos cabos até chegar à central. A função primária e vital do equipamento de arquivamento é interceptar essa avalanche de dados brutos que chegam de quatro, dezesseis ou até sessenta e quatro direções diferentes ao mesmo tempo. Assim que o dado entra na placa-mãe, o processador central (CPU) do gravador o codifica, melhora o contraste, aplica as marcações de hora e data (OSD – On-Screen Display), divide a tela para o monitor da portaria e escreve o vídeo de forma magnética e perene nos discos internos. Tudo isso ocorre em frações de milissegundo, operando um fluxo gigantesco de informações ininterruptas.

O papel do processamento digital de vídeo

Antes da revolução digital, o arquivamento era analógico, mecânico e dependia de fitas magnéticas limitadas. A revolução ocorreu com a digitalização da prova. O servidor atual atua como um codificador inteligente. Se ele notar que o seu corredor está vazio e a imagem está estática às três da manhã, ele “pausa” o processamento de pixels novos e economiza energia e memória. No exato instante em que alguém pisa no corredor, o processador acorda e grava a cena com a máxima taxa de quadros (FPS) possível. Essa inteligência matemática aplicada à matriz de vídeo é o que permite que sistemas modernos retenham meses de histórico criminal sem precisar de servidores do tamanho de armários.

Quais são os tipos de gravador de segurança?

Quando o gestor do projeto acessa o mercado em busca da central perfeita para o seu imóvel, ele se depara com uma sopa de letrinhas (DVR, NVR, HVR, XVR). A escolha da sigla incorreta não apenas inviabiliza o projeto atual, como destrói qualquer possibilidade de expansão futura.

A arquitetura do seu CFTV é definida exatamente pelo formato do servidor de vídeo que você escolhe.

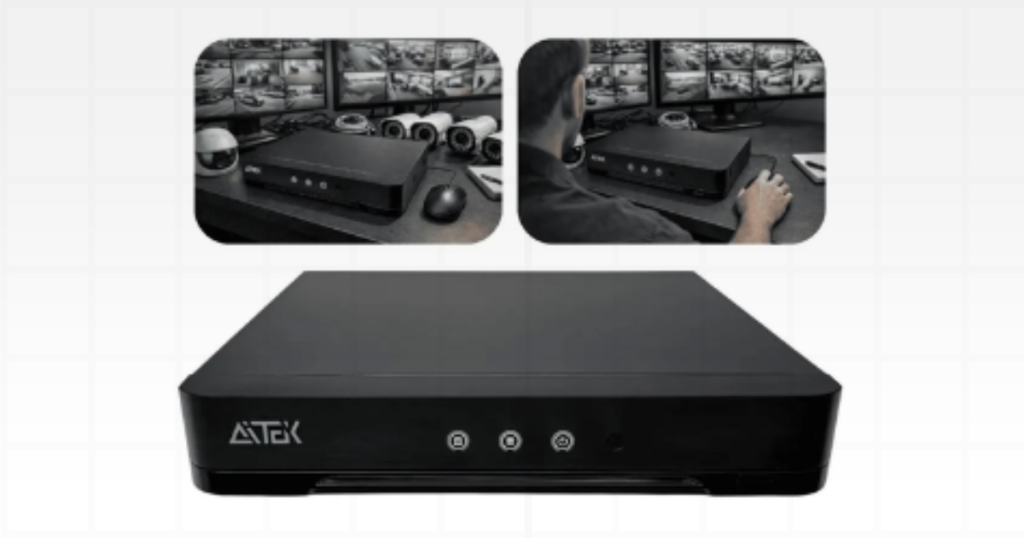

Gravador de Vídeo Digital (DVR)

O DVR (Digital Video Recorder) é o patriarca do monitoramento contemporâneo e o grande campeão de vendas no setor residencial e de pequenos comércios. A sua característica estrutural mais marcante é o painel traseiro, que é repleto de conectores de metal redondos chamados conectores BNC. O DVR foi desenhado para receber o sinal analógico que viaja de forma bruta através de cabos coaxiais (ou cabos de rede utilizando baluns adaptadores).

A supremacia do Multi-HD (XVR/HVR)

Antigamente, as centrais DVR eram limitadas a apenas uma marca ou uma tecnologia. Se você comprasse uma máquina da tecnologia HDCVI, ela jamais exibiria a imagem de um equipamento HDTVI. A indústria resolveu esse problema criando os gravadores Pentabridos (ou XVR/HVR). Essas máquinas milagrosas são universais. O processador delas consegue ler e decodificar qualquer linguagem analógica do mundo (AHD, HDTVI, HDCVI, CVBS) e ainda aceitam a inclusão de alguns canais de rede IP. Isso as torna a melhor escolha para quem está reformando um sistema antigo, pois permite manter a fiação e as lentes velhas, substituindo as peças defeituosas aos poucos.

Gravador de Vídeo em Rede (NVR)

O NVR (Network Video Recorder) é o estado da arte do circuito de vigilância e a espinha dorsal de qualquer projeto corporativo, logístico ou de cidades inteligentes. Ao contrário do DVR, se você olhar a traseira de um NVR de nível empresarial, você não encontrará um mar de conectores de vídeo. Você encontrará, muitas vezes, apenas uma única porta de rede de internet (RJ45).

O NVR não converte pulsos analógicos. Ele se comunica exclusivamente com câmeras IP, que já são pequenos computadores de rede. A lente IP capta a imagem, digitaliza lá na rua e manda o pacote de dados pronto através dos Switches de rede da empresa. O NVR apenas recebe o arquivo final, gerencia o tráfego e arquiva nos discos. Para dominar completamente a topologia e o endereçamento de redes sem fio e cabeadas, acesse o nosso guia de Câmeras Wi-Fi e Smart Home.

Qual a diferença entre DVR e NVR no CFTV?

Entender a diferença prática entre essas duas plataformas separa o amador do engenheiro de segurança. O embate entre o processamento analógico e a rede IP é o grande divisor de águas nos orçamentos e na infraestrutura civil do seu imóvel.

Topologia e infraestrutura de cabos

O gargalo civil é a principal métrica de decisão.

• A ditadura do cabo individual (DVR): No sistema baseado em DVR, a regra é “Ponto a Ponto”. Se a sua empresa precisa de 32 pontos de vigilância visual, você terá que passar 32 cabos contínuos e individuais saindo de cada quina do terreno até chegarem, todos juntos, na traseira do seu DVR na sala de TI. Isso exige eletrocalhas gigantescas e tubulações caríssimas.
• A fluidez da rede em árvore (NVR): O sistema NVR opera em rede local (LAN). Você não precisa levar 32 cabos até a portaria. Você pode instalar um pequeno Switch de rede no andar superior da sua fábrica, ligar as 10 lentes daquele andar nesse Switch, e descer apenas um único cabo de rede (ou fibra óptica) até o NVR no térreo. A economia em mão de obra civil, tubulações e quebra-quebra de paredes é brutal.

A inteligência computacional (Processamento de Borda)

A diferença cibernética entre eles é o local onde a inteligência artificial reside. No mundo do DVR, as lentes na rua são passivas (burras). Elas apenas enviam a luz para que o chip processador pesado do DVR, na sala, faça todo o trabalho de tentar adivinhar se houve movimento ou não. Isso consome um poder de CPU imenso da máquina central.

No mundo do NVR, a inteligência é transferida para a rua (Conceito de Edge Computing ou Computação de Borda). A própria placa eletrônica da lente IP processa o analítico: ela cruza linhas virtuais, lê a placa do carro e identifica o rosto do invasor. A lente envia a imagem já acompanhada do banco de dados para o NVR. O NVR apenas atua como o arquivista dessa inteligência, permitindo que a rede seja incrivelmente mais rápida, estável e livre de sobrecargas de processador.

Como escolher o gravador ideal para o seu projeto?

A folha de especificações técnicas (datasheet) de um servidor de segurança é um labirinto de números que pode enganar facilmente. Comprar um aparelho superdimensionado queima o seu dinheiro; comprar um aparelho subdimensionado causará o travamento da imagem na tela do seu monitor. Você deve calcular três pilares fundamentais antes de fechar o carrinho de compras.

1. Capacidade de Canais e Expansão Futura (Escalabilidade)

O número de canais indica quantas lentes simultâneas a máquina suporta. Os padrões de mercado são 4, 8, 16, 32 e 64 canais. O erro amador é comprar um gravador de 8 canais para uma casa que precisa de 8 pontos de monitoramento. Se, daqui a seis meses, você decidir que precisa cobrir um ponto cego no jardim dos fundos, o seu aparelho estará lotado (sem “portas” vazias). Você terá que descartar a máquina inteira e comprar um DVR de 16 canais. A lei da engenharia manda sempre comprar a central com pelo menos 20% a 30% de portas sobressalentes vazias para expansões imprevistas e adição de novas tecnologias ao longo dos anos.

2. Resolução de Gravação vs. Resolução de Visualização

Existe uma “pegadinha” comercial feroz na venda de equipamentos de baixo custo. A caixa do produto diz em letras garrafais: “Suporta câmeras 4K”. O consumidor leigo compra, instala as suas lentes Ultra HD e fica feliz. No entanto, o aparelho apenas exibe a imagem ao vivo em 4K na TV, mas, devido à fraqueza do processador interno, o sistema salva e grava o vídeo no disco rígido em singelos 1080p Lite (Full HD com perda). No dia em que a polícia precisar aplicar um zoom na gravação para ler o rosto de um sujeito, a imagem se despedaçará em quadrados (pixelização). Você deve ler a ficha técnica e exigir que a máquina possua suporte para “Gravação (Encoding) em 4K”, garantindo a integridade pericial plena da evidência.

3. Taxa de Bitrate de Entrada (Throughput) para NVRs

Se o seu projeto for IP (com um NVR), o limite físico da máquina não é apenas o número de portas, mas a banda de internet (Bandwidth). Cada vídeo IP em altíssima definição gera uma torrente de dados pesada (por exemplo, 8 Mbps por canal). Se você tiver um servidor NVR barato que suporta apenas 40 Mbps de banda de entrada, e ligar oito lentes 4K nele, a rede será esmagada. A banda excederá o limite do chip, os vídeos começarão a “engasgar”, pular frames e a conexão cairá. Projetos avançados exigem Servidores NVR robustos, com throughput de entrada superior a 160 ou 320 Mbps, garantindo fluidez e latência zero na visualização em rede Gigabit. Aprofunde os seus estudos sobre switches de rede e infraestrutura gigabit explorando os nossos Guias e Tutoriais de engenharia civil e lógica.

Como funciona o armazenamento de vídeo no CFTV?

A memória da sua máquina é o componente mais sujeito a colapsos mecânicos em toda a infraestrutura civil. Se as lentes de monitoramento são os olhos do circuito, o sistema magnético de arquivamento é a memória de longo prazo da sua família.

A imprescindibilidade absoluta do Disco Rígido Surveillance

Esta é a lei máxima da proteção de vídeo: Jamais, sob nenhuma circunstância de corte de gastos, utilize Discos Rígidos (HDDs) projetados para computadores de mesa ou notebooks no seu gravador.

Um computador comum liga de manhã e desliga à noite, lendo e salvando planilhas leves de forma aleatória. O motor de um disco padrão foi projetado para esse ciclo gentil. No universo do CFTV, a exigência beira a tortura térmica. O gravador vai escrever enormes blocos de vídeo contínuos, forçando a agulha magnética a trabalhar 24 horas por dia, 7 dias por semana, sem um milissegundo de descanso, durante anos a fio. Se você colocar um disco barato de computador desktop na sua central de segurança, ele derreterá internamente e perderá os seus dados corrompendo a tabela de arquivos.

Você deve incluir na sua planilha de orçamentos a compra obrigatória de Discos Rígidos de grau industrial rotulados com a tag Surveillance (como a linha WD Purple ou Seagate SkyHawk). Esses componentes possuem uma engenharia química diferenciada nos pratos magnéticos e resistem a temperaturas abusivas e vibrações intermitentes do chassi de metal, salvando a sua vida no longo prazo. Conheça as tabelas exatas de capacidade magnética e estresse termal na nossa aba dedicada a Equipamentos e Acessórios.

A matemática da compressão de vídeo (H.265+)

Se você instalar 8 lentes Full HD gravando continuamente, o seu disco de 1 Terabyte encherá em apenas três dias. Para não exigir que as corporações comprem armários do tamanho de prédios para estocar discos, a matemática de software da central age como um compressor brutal.

A geração mais moderna de centrais de vídeo adotou o codec H.265 (e a sua variante otimizada, H.265+). Esse algoritmo de software inteligente analisa as imagens captadas. Se ele detectar que 80% do vídeo é uma parede branca estática no seu quintal, ele não regravará os pixels daquela parede milhares de vezes. Ele “congela” a informação da parede no arquivo e foca a banda de gravação apenas no humano que passou andando pela tela. O resultado dessa genialidade matemática é que o H.265+ reduz o tamanho final do arquivo de vídeo pela metade, permitindo que você armazene o dobro dos dias de gravação usando o mesmo HD que você já possui.

Como configurar o gravador para acesso remoto no celular?

O valor real de um sistema de videomonitoramento atinge o seu ápice quando ele sai da sala trancada de operações e viaja para a palma da sua mão. A capacidade de auditar o trabalho na sua empresa durante uma viagem de negócios a outro país é o grande empoderamento que essa tecnologia oferece.

O protocolo em nuvem (P2P)

Nos projetos de arquitetura antiga, o instalador passava tardes chuvosas ligando para a provedora de banda larga do cliente, exigindo um IP Fixo e realizando aberturas de portas complexas (Port Forwarding) dentro das configurações do modem. Ao primeiro pico de energia ou mudança de plano de internet, as portas fechavam e o acesso ao celular sumia.

O cenário moderno aboliu essa dor de cabeça através do sistema Peer-to-Peer (Conexão Nuvem P2P). A central DVR ou NVR moderna possui um número de série único gravado na sua placa (muitas vezes em formato de QR Code impresso em um adesivo na carcaça). Ao conectar a máquina ao seu roteador usando o cabo de rede azul, o servidor envia uma requisição silenciosa de status online para os computadores da fabricante na internet. Você faz o download do aplicativo oficial no celular, aponta a lente do telefone para o QR Code da tela da TV e pronto: o servidor da fabricante une as duas pontas em um túnel virtual direto, ignorando aberturas de porta de modens e provedores locais.

Cibersegurança: Blindando o seu gravador contra hackers

Ao colocar o seu cofre de imagens na internet mundial, ele passa a sofrer varreduras automáticas de robôs cibernéticos a cada hora. Sistemas de monitoramento de rua mal configurados frequentemente têm imagens vazadas na “Deep Web”.

• Abolição imediata da Senha de Fábrica: É imperdoável deixar o usuário “admin” do sistema com senhas como “12345” ou deixá-la em branco, pois é a primeira tentativa de invasão de qualquer script malicioso. A criação de senhas fortes, alternando caracteres especiais e números maiúsculos, deve ser a etapa número um na primeira inicialização da máquina (o software de boas marcas atuais nem sequer deixa você prosseguir a instalação sem trocar a senha).
• Segmentação de Redes (VLANs): Em cenários corporativos, a central de vídeo e os periféricos IP nunca devem estar conectados na mesma rede Wi-Fi que os funcionários ou clientes da loja utilizam. O tráfego de vídeo deve rodar em uma VLAN (Rede Local Virtual) totalmente apartada, criando uma ilha de segurança invulnerável a curiosos do salão. Descubra as táticas de firewall e fechamento de portas de serviço no nosso compêndio técnico de Análises e Reviews.

Como integrar a Inteligência Artificial à sua central de vídeo?

A grande distinção das máquinas modernas de alta classe não é apenas reproduzir a imagem de forma nítida, mas a capacidade de interpretá-la. A era da gravação passiva acabou. Hoje, um NVR atua como um inspetor analítico que não dorme, não pisca e não erra.

Leituras de placas (LPR) e Reconhecimento Facial

Se um funcionário foi demitido sob suspeita de furto na sua empresa, o novo sistema de proteção deve barrá-lo ativamente, e não apenas gravar a sua invasão na madrugada seguinte.

Você alimenta o software interno do seu gravador com a fotografia do ex-funcionário e a inclui em uma lista de “Alerta Vermelho” (Blacklist). A partir desse segundo, a Inteligência Artificial cruzará as coordenadas geométricas (Deep Learning Biométrico) de todas as dezenas de rostos que passarem pela catraca do seu negócio com a foto arquivada. Assim que houver a coincidência positiva (match), a central corta imediatamente o acesso da porta eletromagnética de entrada e lança um pop-up piscante vermelho com alarme sonoro na tela da portaria.

A mesma tecnologia impera nas vias e rodovias: a leitura de caracteres automotivos (ANPR/LPR). O sistema abandona os cansativos laços magnéticos cortados no asfalto e lê a placa na imagem de vídeo, gerenciando a abertura automática de cancelas de condomínios luxuosos e a contagem volumétrica de tráfego (quantos caminhões da transportadora entraram pelo portão sul na última hora).

Filtros humanos, cerca virtual e defesa ativa

A revolução computacional extirpou o maior vilão da credibilidade dos sistemas alarmados: os disparos falsos. No passado, o detector de movimento de uma lente da garagem acionava o seu aplicativo porque as folhas de uma árvore balançaram ou porque um gato andou pelo muro, irritando o usuário a ponto de ele desligar as notificações para sempre.

As novas placas embutidas nas centrais de gravação trazem filtros AcuSense ou algoritmos de MD (Motion Detection) humanizados. Pelo mouse, você desenha uma “linha de detecção” colorida sobre o muro da sua casa na tela do sistema. Você configura a regra para que a linha “ignore árvores, chuva, insetos e cachorros”. Se o algoritmo calcular que o movimento no muro possui a morfologia, os pixels e a proporção matemática de um ser humano saltando, o evento de invasão é disparado. O seu aplicativo apita em alta urgência e a sua central de monitoramento, através da Defesa Ativa, pode comandar remotamente que a lente da rua acenda holofotes brancos potentes e dispare avisos policiais de viva voz, espantando o criminoso muito antes dele tentar forçar a porta da frente. Explore as engrenagens de alarmes residenciais interligados acessando Dicas de Instalação e Segurança.

Como proteger fisicamente o seu gravador de segurança?

As táticas de invasão sofreram atualizações. O criminoso contemporâneo não cobre mais o próprio rosto com camisas ou quebra a lente com pedras; a primeira ação de uma quadrilha profissional ao invadir uma casa comercial é correr para a sala dos fundos, localizar a máquina de gravação preta piscando sobre a mesa e roubá-la. Sem a máquina e sem o disco rígido, a impunidade do crime está pericialmente selada.

A central de gerenciamento digital é o cofre do banco da sua propriedade e, como tal, deve ser protegida por uma camada final de aço arquitetônico e proteção energética constante.

O uso tático de mini-racks e cofres NVR

Deixar o DVR ou o Servidor repousando abertamente na prateleira da recepção, com dezenas de cabos pendurados à vista do cliente ou de entregadores, é um convite ao desastre, tanto logístico quanto de segurança.

Todo gravador deve ser enclausurado imediatamente em um Mini-Rack de Parede padronizado (de 3U a 9U, dependendo da necessidade de Switches no projeto) instalado no alto de uma parede discreta ou dentro do forro do imóvel. Os racks possuem fechaduras com chave e perfurações para resfriamento passivo, além de organizarem os cabos da rua de maneira magistral. Em casos de comércios sujeitos a arrastões violentos (como postos de combustíveis ou supermercados atacadistas), recomenda-se a instalação da máquina dentro de Cofres para DVR (caixas fortes de aço reforçado e chumbadas na alvenaria pesada da parede), garantindo que, mesmo diante de agressão extrema com barras de ferro, a gangue não consiga arrancar o hardware do local, preservando o vídeo até a chegada das guarnições da polícia militar.

Blindagem energética: O papel inegociável do Nobreak (UPS)

Um plano perfeito com cabeamento IP, Inteligência Artificial de rosto, HD Surveillance preparado e rack fechado desaba como um castelo de cartas se o atacante for até a rua e simplesmente baixar o disjuntor do relógio de luz do poste externo da propriedade. A falta de corrente alternada derrubará as lentes da cerca e o disco do seu servidor NVR no mesmo átimo.

O seu orçamento técnico obrigatoriamente deve contar com o cálculo somado dos Watts do DVR/NVR e de todas as lentes ao longo do pátio para dimensionar a compra de um Nobreak Senoidal. Um sistema de energia ininterrupta mantém o fornecimento cristalino e protege os sensíveis transistores do servidor contra os picos de voltagem letal que correm pelas linhas de energia nos temporais de verão. Dimensionar o banco de baterias extra para sustentar o sistema cibernético funcionando autonomamente no escuro total por, no mínimo, 120 minutos, é a etapa derradeira da maestria em infraestrutura civil e segurança patrimonial.

Assumir a gestão primária e cibernética do ecossistema perimetral do seu edifício exige uma mudança drástica na mentalidade de compra. Deixe de focar apenas no aspecto do invólucro plástico da lente na rua, e abrace a filosofia da centralização inteligente dos seus dados de proteção. Ao estruturar e escolher o coração dessa operação, seja ele um versátil DVR Multi-HD para aproveitar o cobre legado na tubulação das paredes, ou o supremo NVR Gigabit para dominar o aprendizado profundo da biometria via rede IP, você sela um compromisso vitalício de paz. Ao tratar o seu gravador com o respeito técnico que a engenharia impõe — abrigando-o em caixas refrigeradas de aço, provendo discos robustos da linha Surveillance contra o estresse cíclico e cimentando o roteador em redes criptografadas —, a sua propriedade abandona a reatividade, alcançando a glória de um circuito eletrônico que previne o crime e audita os fatos, entregando o absoluto e incontestável controle do seu patrimônio às suas mãos.
